智能化選煤廠解決方案
簡介
華夏天信智能化選煤廠整體解決方案以智慧礦山操作系統平臺（RED-MOS）為基礎，利?互聯?、物聯?、?數據、云計算、??智能等技術，運用多元化的數據采集方式將生產、經營、安全、運維等融合到智能管控系統中，實現萬物互聯互聯，實現基礎信息化管理及?產過程的智能化管控，提?管理效率、減少???預、增加經濟效益，最終構建成安全、高效、綠色、舒適的人性化智能選煤廠。
智能化選煤廠建設主要包括基礎設施建設（包括廠區網絡、設備設施、基礎軟件）、基礎自動化、智能控制、智能管理系統、智能決策、信息安全、管理體系等方面內容等內容，其中每個部分又包括許多子系統。
- 架構圖
- 建設內容
- 相關案例

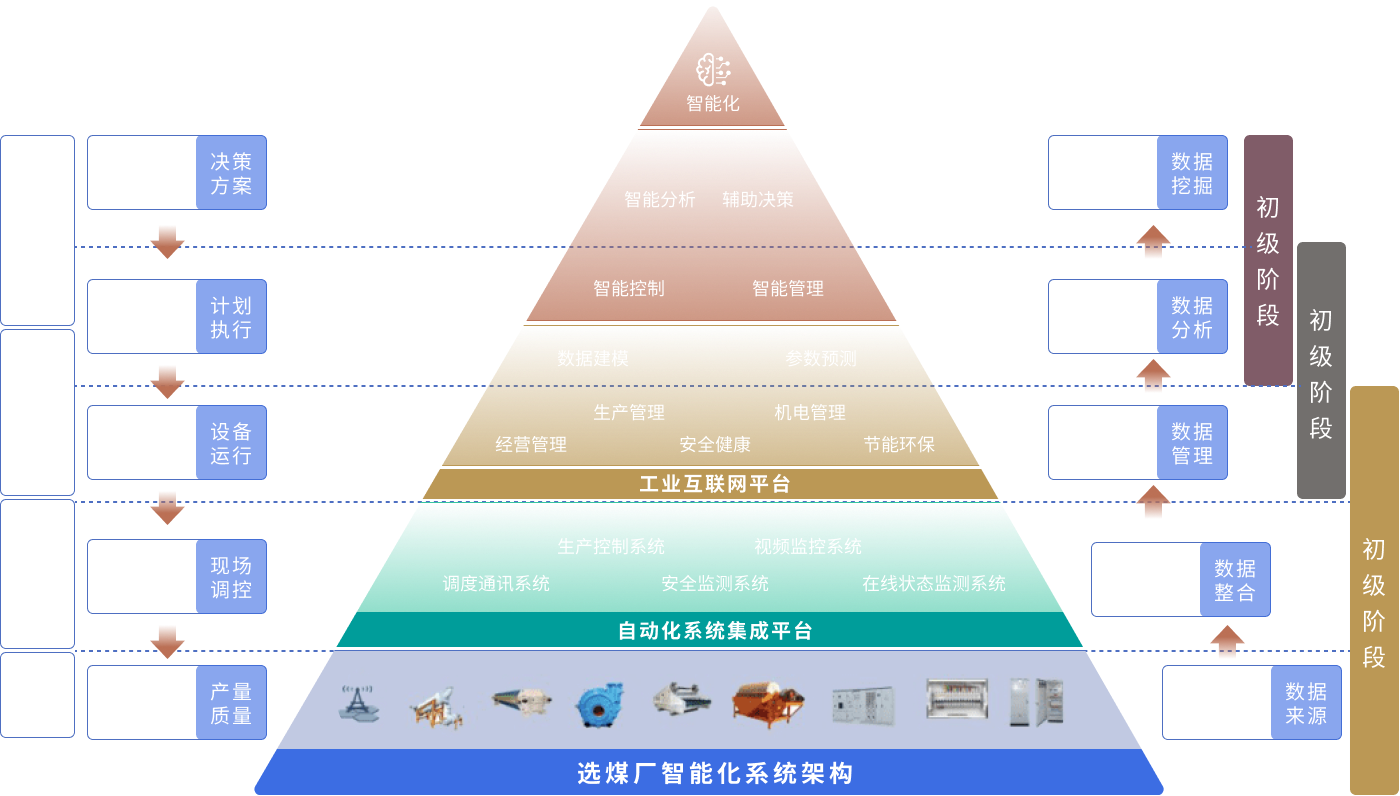

架構圖
建設內容
基礎平臺建設
建設選煤廠數據中心、模塊化機房、萬兆工業環網、云平臺、綜合管控軟件平臺、專家?guī)炱脚_(tái)等
數據中心

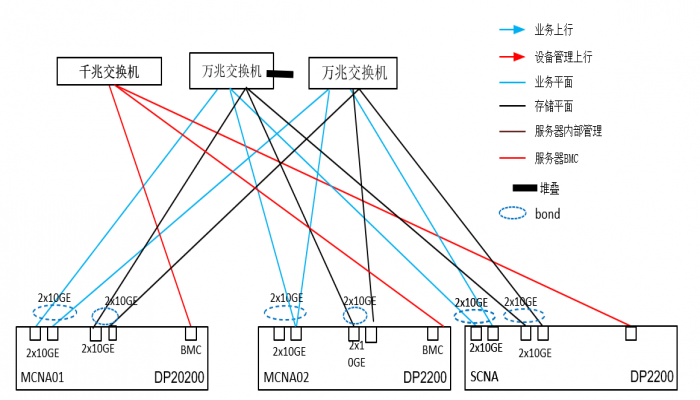

以每節點配置2xGE+4x10GE（最低2xGE+2x10GE）網卡為例，兩個GE用于管理，兩個10GE用于存儲，兩個10GE用于業務
每節點的BMC通過網線連接到交換機，交換機對應接口配置GE電口模塊。
1對10GE交換機之間通過2x40GE堆疊，對外提供4x10GE/GE接口

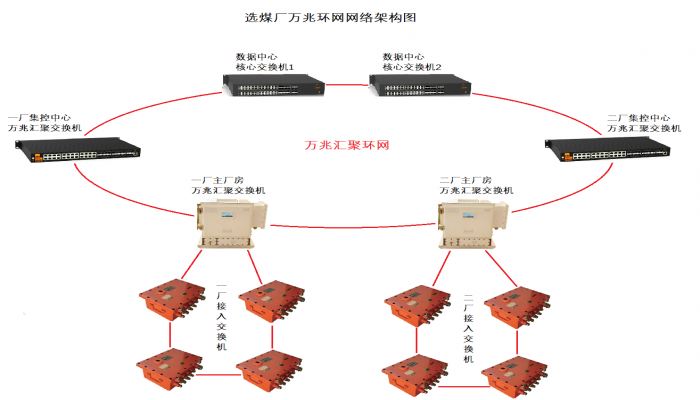

工業環網建設
綜合管控平臺及專家知識庫
建立選煤廠綜合門戶，支持相關人員登錄系統后可選擇點擊進入不同業務管理需求的功能區域，涵蓋生產管理、機電管理、安全管理、生產控制平臺、專家知識庫、專題分析等概要信息，并提供智能管理模塊上生產管理、機電管理、安全管理、生產控制平臺、專家知識庫、專題分析等功能菜單，通過點擊直接進入對應功能模塊。同時具備待辦任務、收發郵件、消息通知、公文新聞等功能，實現協同辦公。
建立以各種選煤算法、曲線繪制方法、分析與評價方法、機電管理、生產管理與過程控制的專家經驗等為主的專家知識庫。

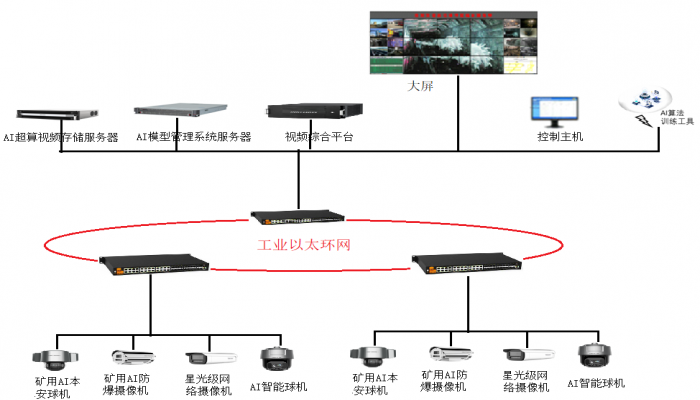

視頻監控及視頻AI分析
智能視頻AI分析系統，可接入主流品牌攝像機、硬盤錄像機和流媒體服務器等視頻流進行AI分析。一旦監控點位存在隱患，平臺可接收到隱患分析的結果并及時上報，以解決生產企業靠監管人員不能及時發現隱患、追責無證據等問題，滿足企業對安全生產的高要求、強標準。
基礎自動化建設
對各生產流程工藝的進行自動化和智能化改造，實現無人化、智能化、集控、環境監測智能化、設備在線監測智能化、視頻在線AI分析智能化及聯動等等。
智能篩分
實現原煤入洗率實時數據監測；對倉儲情況進行實時監測；對皮帶機、破碎機等大功率和關鍵設備實現在線監測，通過對設備狀態的判斷和預測
重介分選
重介分選過程是選煤的核心環節，也是保證產品質量合格、提升經濟效益的重要保證，選煤廠智能化建設必須從核心環節入手，才能實現經濟效益的大幅提升。利用智能化平臺軟件+灰分儀檢測，實現洗選密度穩定，產品指標控制聯鎖，穩定產品指標，提高產品回收率。
粗煤泥分選
對粗煤泥分選過程粒度組成、分選入料濃度、流量、精煤灰分、尾煤灰分、分選床密度等信息進行全過程在線監測與可視化。
智能浮選
實時檢測浮選藥劑加藥量、入浮濃度、流量、煤泥粒度、有效泡沫層厚度、浮精灰分、尾礦濃度與灰分、結合入料性質與產品指標，建立浮選加藥數據模型，自主預測浮選環節加藥量、加藥比例、充氣量、精煤或尾煤灰分等各工藝參數。
智能濃縮
在濃縮加藥環節，對濃縮機煤泥沉降的多工藝參數進行監測分析，根據實時歷史參數建立濃縮加藥數學模型，結合入料性質預測給定藥劑添加量，根據煤泥水沉降效果實時調節絮凝劑的配藥濃度及加藥量，利用在線數據的自學習功能實現濃縮環節加藥量的預判控制和自動優化，最終在濃縮工藝環節實現煤泥水的有效濃縮。濃縮加藥的控制模式分為設備監控模式和邏輯調節模式兩類
智能壓濾
在壓濾脫水環節，從壓濾系統入料桶補料、壓濾機進料、壓濾機卸料、系統安全閉鎖等多個方面建立了智能控制環節，設立了多級過程智能控制系統。在此系統中，每個控制環節具有不同的功能和作用范圍，不僅要處理與控制、維護和管理有關的各智能控制邏輯的行為，同時要在分布式環境下負責各單元之間的協調與合作，保證單臺壓濾機自動控制、多臺壓濾機統籌生產，以提升各環節智能化水平，提高工作效率，降低崗位人員需求，減輕崗位勞動強度。智能壓濾系統分設備狀態模式和控制邏輯模式兩種類型
智能裝車
包含火車裝運及汽車裝運監測，在原裝車站的基礎上升級而成，首先需要確保原裝車站各項功能正常。然后通過增加：車號識別、車廂定位、溜槽定位、溜槽控制算法等軟件及硬件。保留現有的快速定量裝車的硬件系統以及PLC控制系統，由這些新增系統代替人工的觀察、判斷、操作等執行功能，在服務器的統一指揮下，完成裝車任務。
人員定位
實現直觀了解人員位置、人員歷史軌跡， 管理者可根據位置快速調配人員。 通過定位模塊能夠直觀地了解到廠中人員所處的位置，是否處于危險位置或者是否在崗位區域。同時可以通過歷史軌跡了解人員經過的路徑
智能控制及管理決策建設
集成優化各工藝流程譬如；重介、濃縮、壓濾、裝車、平煤、智能啟停等，以及管理決策分析預測預警。
基于智能平臺的架構體系基礎，根據選煤廠的生產調度指揮的情況，建立統一的生產指揮控制平臺，整合選煤廠現有和基礎設施及生產系統智能化升級項目中的安全、生產、機電管理、生產集控、安全監測、視頻監控及其他生產輔助子系統等數據并進行集成，實現各個子系統之間數據共享和信息融合，進行綜合展示，從而實現對選煤廠統一調度、指揮和管理。
按照國家和行業標準、規定，進行生產過程情況綜合分析，對產品指標與控制參數的先進性，工藝的合理性進行綜合評價，針對存在問題給出優化解決方案。主要包含生產情況分析，經營情況分析，工藝效果評價，生產指標預測，產品結構優化，經濟效益預測，設備運行分析，生產組織決策，綜合輔助決策，不同管理層面統計分析，不同管理領導駕駛艙等，滿足選煤廠安全生產管理的決策數據支持。
建設數字孿生洗煤廠及移動管理平臺及綜合管控大平臺建設
數字孿生智能監控平臺利用傾斜攝影、BIM及仿真技術對選煤廠工業廣場、洗選廠房、洗選設備等進行高精度三維建模，以三維可視化的形式展示選煤廠內的場景結構、設備布局、工藝流程、監測監控。
選煤廠工藝流程展示模塊以車間設備布置圖和設備聯系圖為基礎，利用高精度三維建模技術，有效的保證了工藝流程的準確性。系統提供包括精煤、中煤、矸石等在內的多個選煤重要工藝流程的仿真模擬。用戶可以選擇任意一個生產工藝，系統將自動匹配視角并配合煤流變化和語音字幕解說展示當前工藝所用設備及設備的主要作用。
平臺構建選煤廠高度可視化、沉浸式的虛擬現實環境，在三維場景中動態仿真實際選煤工藝流程，通過3D立體頭盔，將“看不見、動不了、難再現”的場景呈現在用戶面前，用戶可以與場景里的設備進行交互操作，對重點設備進行拆解教學，讓用戶掌握設備工作原理，在安全的環境下體驗和學習選煤過程，從而有效提高培訓效率、降低培訓成本。
平臺集成選煤廠生產、安全等數據信息，包括產量、銷量、用電情況、隱患、風險、三違等當前或累計信息。用戶通過系統首頁可直觀了解選煤廠當前安全生產情況，幫助領導指揮決策。
